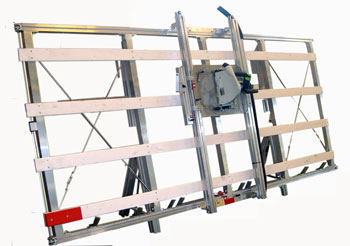

BMI Universal Pladesav Type TPS

BMI Pladesav TPS har gjort det muligt at udskære plader både nemmere og mere sikkert og samtidig vinke farvel til dårlige arbejdsstillinger.

Universal, præcis og enkel er blot nøgleordene for BMI pladesaven, men derudover opfylder den en lang række andre krav til både flexibilitet, sikkerhed og pris, som gør den til den perfekte sav til det professionelle arbejde.

BMI Pladesaven er konstrueret i speciel alu-profil, der giver optimal stabilitet, mens vægten holdes på et minimum.

Slæden er tvangsstyret ved hjælp af 8 kuglelejer og er finjusteret i vinkel ved hjælp af to tandremme.

På slæden er monteret en gentagelses måle-anordning, som måler fra pladens overkant. Dermed ligger det emne som skal bruges øverst og der kan efterfølgende saves med nøjagtig samme indstilling uden at denne skal foretages på ny.

I slædens ramme er monteret en drejeskive af laser-skåret rustfrit stål, ligeledes forsynet med 10 kuglelejer, og kan svinges 90 grader med faste stop.

Festool Dyksav

Den er tilpasset Festool dyksav type TS 75 EBQ. Alt efter klingetype kan de fleste materialer saves med både præcision og perfekt snitkvalitet.

 Som et par ekstra finesser er rammen forsynet med fjedertræk som modvægt ved lodret savning og en trykfod med savindlæg sikrer stabilitet og et minimum af oprifter i materialet.

Savning af pladen

Savning foregår på den måde at pladen løftes op og placeres på justerbare emneholdere, så man opnår en optimal understøtning af pladen. Under processen flyttes savenheden igennem pladen og IKKE modsat. Det vil sige at pladen ikke flyttes når den skæres. Denne arbejdsmetode er naturligvis noget lettere frem for at skubbe en tung plade igennem saven.

Positionen måles enten med de monterede målebånd på stativet, eller man kan vælge at opgradere saven med digitale måleskalaer i længde retning og / eller højde retning.

Der findes en demonstrationsvideo på www.danlistvideos.com

Flexibilitet og Sikkerhed

Savene kan tilsluttes støvsuger (se Tilbehør).

En af BMI pladesavens smarte funktioner er den lette og hurtige omstilling fra En af BMI pladesavens smarte funktioner er den lette og hurtige omstilling fra lodret til vandret position til vandret position.

Den vandrette position er særdeles fordelagtig ved længdeskæring af plader i bredder på op til ca. 100 cm.

Der er intet tryk på klingen fra den øverste plade, som bliver liggende og det afskårne emne er let at få fat på. Positionen giver tillige mulighed for anvendelse som ekstra monteringsbord.

BMI Universal Pladesav Type TPS

Pladsbesparende

Pladesaven leveres i 5 størrelser og kan save plader op til 210 cm x 305 cm.

BMI pladesaven kræver i længden kun ca. 50 cm udover dens egen størrelse og i dybden kun mellem 60 - 80 cm fra væg. Vægten ligger mellem 80 - 95 kg.

Når savbordet ikke er i brug, kan det klappes sammen, hvorefter to mand let kan flytte det rundt på byggepladsen eller værkstedet.

Tekniske data for
BMI Universal Pladesav Type TPS
Best. Nr. Sav Plade
bredde
cm
Plade
længde
cm
Savens højde
og bredde, cm
TPS 125 x 255 TS 75 EBQ 125 255 180 x 350
TPS 158 X 305 TS 75 EBQ 158 305 210 X 395
TPS 183 X 255 TS 75 EBQ 183 255 235 X 350
TPS 183 X 305 TS 75 EBQ 183 305 235 X 395
TPSL 210 X 305 TS 75 EBQ 210 305 265 X 395

Tilbehør
Best. Nr. Beskrivelse
10654 210 HM Klinge Ø 210 Z 56 træbaserede plader/kunststof
62103 054 HM Klinge Ø 210 Z 54 TF Neg. kunststof og alu
65210 030 HM Klinge Ø 210 Z 40 Alu og polycarbonat
BMI 01 Starmix Støvsuger med beholder
BMI 03 Slange antistatisk Ø 38 mm, 4 m
BMI 04 Slangestuds til sav, antistatisk
BMI 05 Slange antistatisk, Ø 38 mm, 6.5 m
BMI 06 Slange til udblæsning, pr. m.
BMI 07 Slangestuds til indg. og udg. til beholder


Ret til tekniske ændringer uden varsel forbeholdes
